جدول تحمل فشار

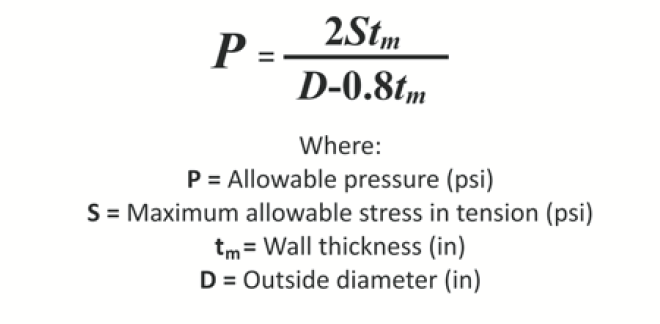

فشار داخلی مجاز لوله های مسی از رابطه بارلو پیروی میکنند.این رابطه برای استوانه های جدار نازک و برای فشار داخلی لوله ها بیان شده است.این رابطه فشار داخلی مجاز لوله را به پارامترهای ابعادی و مقاومت آلیاژ لوله مرتبط مینماید.
در رابطه بارلو, S مقاومت طولانی مدت در حین عملکرد است که در استاندارد ASTM B31 در قسمت اول زیر نام مواد آورده شده است.مقدار مجاز این تنش تابعی از دمای کاری و درجه سختی لوله است.

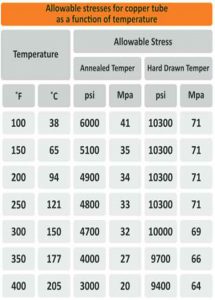

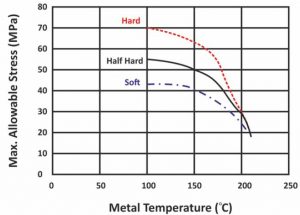

تنش مجاز برای لوله های سخت و نرم در جدول و نمودار زیر نشان داده شده است.در طراحی یک سیستم , نواحی مربوط به اتصالات نیز باید در نظر قرار گیرند چرا که طبق اصول طراحی, مقاومت ضعیف تر مقاومت کل سیستم را تعیین میکند.
به طور کلی میتوان گفت در سیستم هایی که اتصالات از طریق لحیمکاری انجام شده, محل جوش نسبت به قسمتهای دیگر استحکام کمتری داشته و فشار مجاز کل سیستم را کنترل میکند.همچنین در اتصالات جوش برنج, باید اعداد مربوط به لوله های آنیل شده را در محاسبات مورد استفاده قرار داد.
